機能を自由に選択・いつでもどこでも測定
特徴
測定モジュールはニーズに合わせて自由に組み合わせ可能

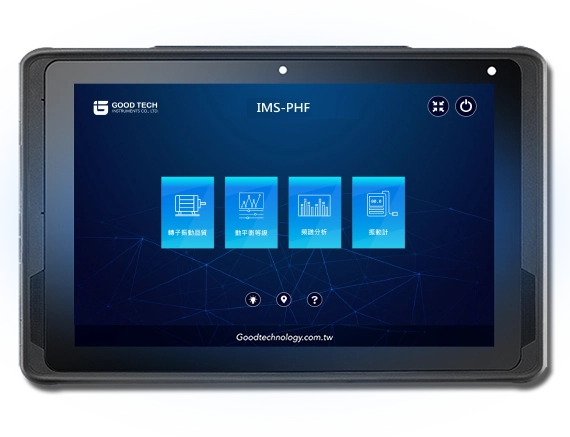

IMS-PHF 設備動的アナライザ シングルチャネルオプション機能版は、VMS-PHのすべてのシングルチャネルオプション機能（スペクトル分析、時間-周波数分析、振動伝達率、動的分析など）を含んでおり、トラブルシューティングが必要な機械のそばで現場測定と分析が可能です。
ユーザーが設備の問題の根本原因を迅速かつ正確に見つけ、生産ラインの正常な稼働を回復し、機械設備の期待される稼働率を維持するのを支援します。
高速動的分析
動的アナライザは、瞬間的に変化する設備の動きや微小な動作信号を記録できます。データに基づいて設備パラメータを調整し、機械の動きを安定させることができます。また、必要に応じて加速度、速度、変位を変換できます。
動的分析
反復的な周期動作や常に変化する設備の動作に対して、独自の組み込みアルゴリズムがロボットアームや移動装置の微妙な動きを明確に記録・描写し、動作品質をリアルタイムで判断します。
振動伝達率
防振プラットフォームの衝撃吸収効果に対して、設備動的アナライザは現在の衝撃吸収効率と各周波数成分のフィルタリング能力を簡単に解釈できます。チャートには各振動成分の伝達状況が表示されます。
回転速度品質
可変速設備を誤って共振速度や関連する倍数速度で運転すると、設備の損傷を引き起こす可能性が高くなります。速度範囲全体で設備の振動品質を正確に描写し、最適なパラメータ設定の参考を提供します。
動釣合い等級
回転機械やローター設備には、標準的な動釣合い校正があります。設備の稼働に伴い、以前に校正された動釣合いは徐々に劣化します。この機器には、標準の動釣合い等級測定機能が組み込まれています。
エアベアリング振動品質
VMS®-PH 設備動的アナライザは、速度制御可能なエアベアリングスピンドルを対象として、測定範囲内でのスピンドル回転振動によって引き起こされる共振現象を記録および測定し、加速度と速度の単位を切り替えることができます。
ローター振動品質
システムソフトウェアは、組み込みのISOローター振動仕様とリアルタイムのアルゴリズム判断を完璧に統合しています。ユーザーは、モーター、ポンプ、コンプレッサーなどのローターコンポーネントの品質状態を即座に読み取ることができます。
スマートしきい値スペクトル仕様
複数の動作で構成される複雑なシステム設備に対して、自己学習機能を提供し、設備の検査仕様を迅速に確立します。ユーザーは、異なる設備や動作の挙動に基づいて、工場内の検査仕様を定義できます。
構造固有振動数
機械設備を現在の環境に置いたときにどのような構造固有振動数が存在するかを分析し、共振現象が機械に影響を与えるのを防ぐためのその後の構造補強や設計調整の根拠をユーザーに提供します。
多機能スペクトル分析
強力で完全なスペクトル分析機能が組み込まれており、時間領域と周波数領域の測定を提供します。標準のオクターブスペクトル切り替えが便利で、さまざまな物理単位の変換と線形変換をサポートします。
振動計
マルチチャネル測定器に接続して、現場の各測定点の振動数値を読み取り、各点の振動の大きさを簡単に区別できます。加速度、速度、変位など、さまざまな振動単位を変換することもできます。
アプリケーションの説明
推奨される測定タイプとアプリケーション機能
| 測定タイプ | アプリケーション機能 |
|---|---|
| ポンプ | ローター振動仕様、動釣合い等級、スペクトル分析 |
| ブロワー | ローター振動仕様、動釣合い等級、スペクトル分析 |
| コンプレッサー | ローター振動仕様、動釣合い等級、スペクトル分析 |
| モーター | ローター振動仕様、動釣合い等級、スペクトル分析 |
| 加工スピンドル | ローター振動仕様、動釣合い等級、スペクトル分析 |
| ファン | ローター振動仕様、動釣合い等級、スペクトル分析 |
| スペクトル分析 | スペクトル分析 |
| ロボットアームの移動動作監視 | 時間-振幅分析 |
| 環境振動測定 | 環境振動仕様 |
| 精密機器の設置環境測定 | 環境振動仕様 |
| 精密プロセス装置の設置環境測定 | 環境振動仕様 |
| ボールねじ、スライドレールなどの移動動作監視 | 時間-振幅分析 |
| 各種搬送装置の移動動作監視 | 時間-振幅分析 |
| 防振装置・防振プラットフォームの振動測定 | 環境振動仕様、振動伝達率 |
| 精密設備の複合動作の振動監視・分析 | 時間-振幅分析、時間-周波数分析 |
| 大型低速回転設備の振動監視・分析 | 時間-振幅分析 |
| 変動回転速度設備の振動監視・分析 | 時間-振幅分析 |
| 固定周波数振動成分の分析 | スペクトル分析 |
| 振動の挙動が時間とともに変化しない | スペクトル分析、振動伝達率、ローター振動仕様、動釣合い等級 |
| 振動の挙動が時間とともに変化する | 時間-周波数分析、時間-振幅分析 |
| 簡易予知保全点検 | ローター振動仕様、カスタム振動しきい値、環境振動仕様、動釣合い等級 |
| データ分析と組み合わせた専門的な予知保全監視 | 時間-周波数分析、時間-振幅分析 |
よくあるご質問（FAQ）
VMS-PHとIMS-PHFの違いは何ですか？
VMS-PHは完全な設備動的測定・分析システムです。一方、IMS-PHFはVMS-PHの一部のシングルチャネル測定機能を独立してモジュール化したものであり、ユーザーは一度に完全な構成を購入することなく、実際のニーズに合わせて必要な機能を選択できます。
IMS-PHFでは必要な測定機能を自由に選択できますか？
はい。IMS-PHFはシングルチャネル機能のオプション方式を採用しており、設備や測定のニーズに応じて、スペクトル分析、動的分析、時間-周波数分析、振動伝達率、動釣合い、ローター振動品質などの機能を選択できるため、柔軟性が高まり、不要な導入コストを削減できます。
どのような場合にIMS-PHFを選択するのが適していますか？
ユーザーが特定の設備、特定の測定項目、またはシングルチャネルの分析機能のみを必要とする場合は、IMS-PHFが適しています。包括的でマルチチャネル、かつ多様な設備動的測定および分析機能が必要な場合は、VMS-PHを選択する方が適しています。
IMS-PHFはFFTスペクトル分析を実行できますか？
はい。IMS-PHFはニーズに応じてスペクトル分析機能をオプションで追加できます。時間領域と周波数領域の分析を通じて、設備の異なる周波数における振動特性を観察し、モーター、ポンプ、ファン、コンプレッサー、その他の設備の振動状態を判断するのに役立ちます。
IMS-PHFはどのような設備に適していますか？
IMS-PHFは、モーター、ポンプ、ブロワー、コンプレッサー、加工スピンドル、ファン、ロボットアーム、ボールねじ、スライドレール、搬送装置、精密機器に応用できます。また、異なる設備のニーズに応じて対応する分析機能を選択することもできます。
